安全保證：4 倍安全系數。
 | 單 肢 | 雙 肢 | 三 肢 | 四 肢 | 選用吊鉤 | 鏈條米重 （kg/m） | |||
| 0° | 0-45° | ＞ 45-60° | 0-45° | ＞ 45-60° | 0-45° | ＞ 45-60° | |||
| 1 | 1.4 | 1 | 2.1 | 1.5 | 2.1 | 1.5 | |||
| Φ6 | 1 | 1.4 | 1 | 2.1 | 1.5 | 2.1 | 1.5 | S-1t（美） | 0.79 |
| Φ8 | 1.5 | 2.1 | 1.5 | 3.1 | 2.2 | 3.1 | 2.2 | S-2t（美） | 1.38 |
| Φ10 | 2.5 | 3.5 | 2.5 | 5.2 | 3.7 | 5.2 | 3.7 | S-3t（美） | 2.2 |
| Φ12 | 3.5 | 4.9 | 3.5 | 7.3 | 5.2 | 7.3 | 5.2 | S-5t（美） | 3.1 |
| Φ14 | 5 | 7 | 5 | 10.5 | 7.5 | 10.5 | 7.5 | S-5t（美） | 4.13 |
| Φ16 | 6 | 8.4 | 6 | 12.6 | 9 | 12.6 | 9 | S-7.5t（美） | 5.63 |
| Φ18 | 8 | 11.2 | 8 | 16.8 | 12 | 16.8 | 12 | S-10t（美） | 6.85 |
| Φ20 | 10 | 14 | 10 | 21 | 15 | 21 | 15 | S-10t（美） | 8.6 |
| Φ22 | 12 | 16.8 | 12 | 25.2 | 18 | 25.2 | 18 | 15t 環眼 | 10.2 |
| Φ24 | 14 | 19.6 | 14 | 29.4 | 21 | 29.4 | 21 | 15t 環眼 | 12.78 |
| Φ26 | 17 | 23.8 | 17 | 35.7 | 25.5 | 35.7 | 25.5 | 37t 環眼 | 14.87 |
| Φ30 | 22 | 30.8 | 22 | 46.2 | 33 | 46.2 | 33 | 37t 環眼 | 19.6 |
| Φ34 | 29 | 40.6 | 29 | 60.9 | 43.5 | 60.9 | 43.5 | 37t 環眼 | 25.5 |

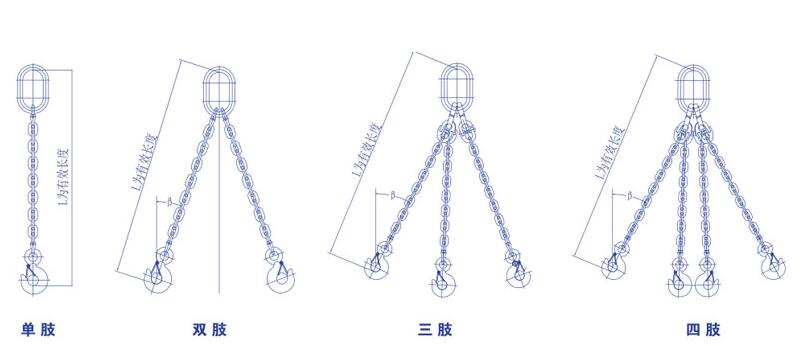

| 鏈條索具在使用時盡量使用 β 角≤ 45°，如果未說明就默認為該角度。β 角為鏈肢與鉛垂線的夾角。 | |||||||||
| 以上載荷折算系數以及對應的額定載荷是在載荷對稱分布時使用，不對稱時載荷折算系數應修改如下： | |||||||||
| 不對稱載荷 折算系數 | -- | 1 | 0.8 | 1.5 | 1 | 1.5 | 1 | ||
| 吊環和吊環組合選用廠標產品，噸位等于或略大于索具整體載荷。 | |||||||||
 |
